冷卻塔風機葉片

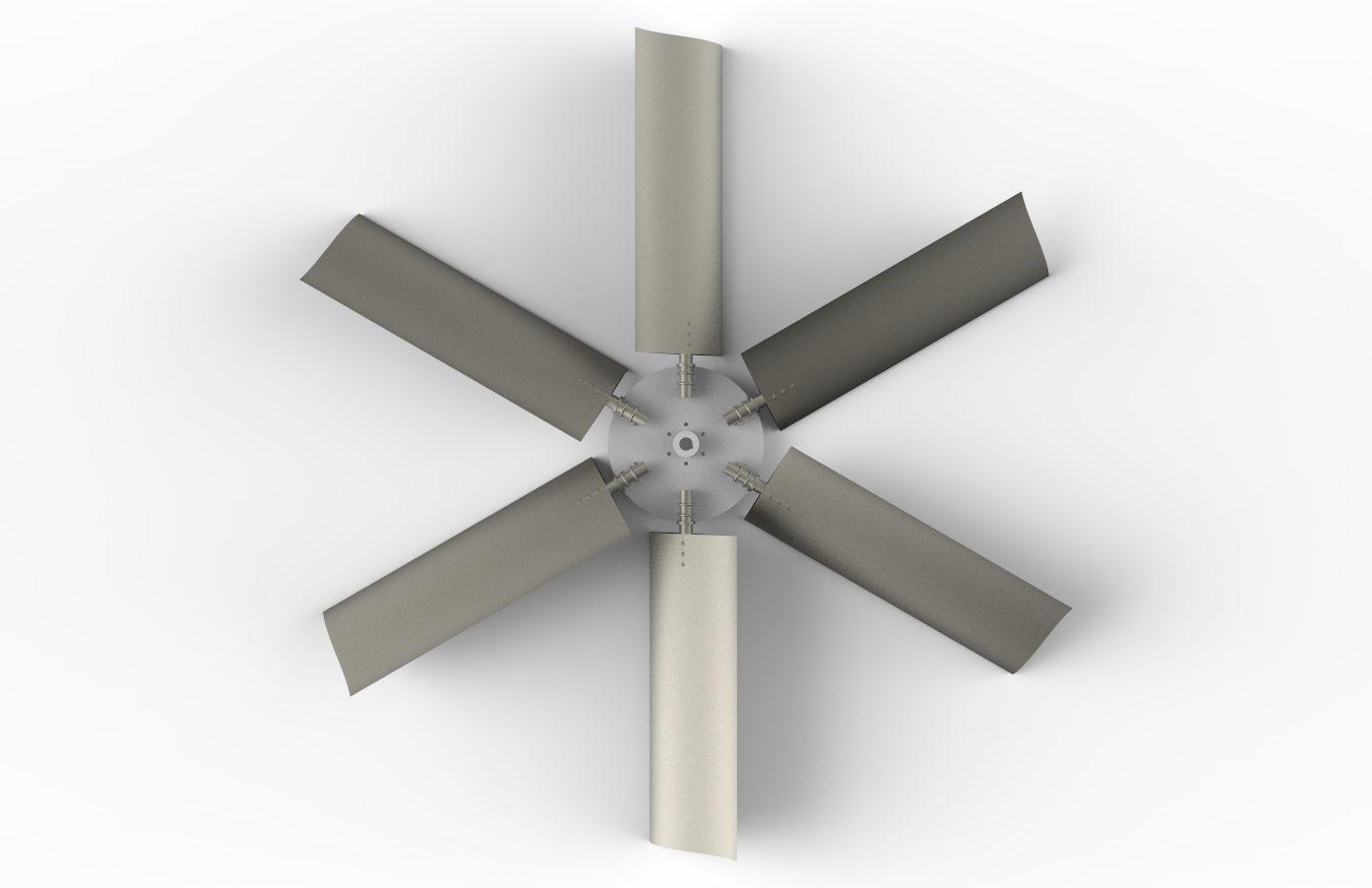

　　冷卻塔風機位于冷卻塔頂部，通過與電機直接連接或齒輪箱、皮帶輪間接連接。冷卻塔風機的主要作用是把冷卻塔內已經進行熱交換后的熱空氣從上部抽出，引導低溫空氣從底部冷卻塔進風處進入。可以這么說，冷卻塔風機是整個冷卻塔的核心，有了冷卻塔風機的運轉工作，保證低溫空氣與熱水在填料上進行充分的熱交換，保證冷卻塔的降溫效果。 DTF系列風機是我公司專為冷卻塔配套而研制開發的產品，其中6#-18#風機采用鋼板輪轂，24#-60#風機采用鋼板焊接輪轂，風機葉片采用硬鋁合金材質,經剪裁、滾弧成形,葉片厚度：4mm;鋼板輪轂厚度：6mm.該風機具有耐腐蝕、強度高、噪聲低、外形美觀、安裝方便等特點，產品投放市場以來受到廣大用戶的歡迎,該風機制作精良，備有不同型號規格供用戶選用。冷卻塔風機根據使用場合所需的不同技術性能參數需要，可以改變轉速，改變?nèi)~片數，改變?nèi)~片安裝角，以滿足不同工況使用的需要。

　　冷卻塔風機結構形式 風機由葉輪、電機、機殼、導流器、導葉、防喘振裝置、固定支架、減振器等部件組成。接線盒和電機軸承注油管都在風機外殼，按安裝位置的不同布置在左側或右側，除風機本體外，一般隨機提供配套減振器、耐高溫軟接，葉片調整角度用少量角器和修理用拆裝工具，還可按業主的要求提供擴散筒，軸承溫度傳感器，定子繞組溫度傳感器，定子繞組加熱裝置、振動報警裝置等。

　　1、機殼、防喘振裝置、靜葉支撐：該三個零件都由鍍鋅鋼板焊接而成，防喘振裝置是可拆的。殼體安裝葉輪部位是通過大型立車金加工的，使其保證同心度，涂裝可按業主要求采用鍍鋅或噴漆處理。

　　2、電機：電機為風冷鼠籠式全封閉濕熱型產品。電機和風機葉輪直接驅動，電機裸露于空氣中，電機軸承為NSK進口軸承。每次維護時間≥1×104h，累計運行時間≥3×104h，電機還可按業主要求配備軸承溫度傳感器，定子繞組溫度傳感器，定子繞組加熱裝置、振動報警裝置等。

　　3、風機葉輪和整流罩：葉輪由輪轂和不同數量的葉片組成，用防松動高強度螺栓聯接。輪轂和葉片均采用ZL114A高強度鋁合金壓鑄而成，通過X光探傷、時效處理、拉伸試驗和金加工，靜、動平衡校驗。整流罩為LF21鋁合金板拉伸成拋物線形，與葉輪用螺栓聯接，如要調整風機葉片角度，可先拆卸整流罩，用拉力扳手松動葉片與輪轂的聯接螺栓，用量角器根據本公司樣本提供曲線圖調整所需角度，再按反方向順序操作固定葉片，所有葉片進行全部調整。

冷卻塔風機安裝、運行及維修

　　1、冷卻塔風機安裝前認真檢查風葉有否因運輸損壞而變形，否則應修復后再行安裝。

　　2、檢查冷卻塔風機葉片與冷卻塔風筒外殼是否有碰殼，支撐腳有否牢固。

　　3、冷卻塔風機啟動前，應先檢查風機是否有妨礙轉動的物品，四個葉片安裝角是否一致。

　　4、冷卻塔風機運轉中，應檢查是否有嚴重的噪音，是否在向外面排出熱空氣等。

　　5、冷卻塔風機長期不使用時，應放置在干燥處，以免損壞。
